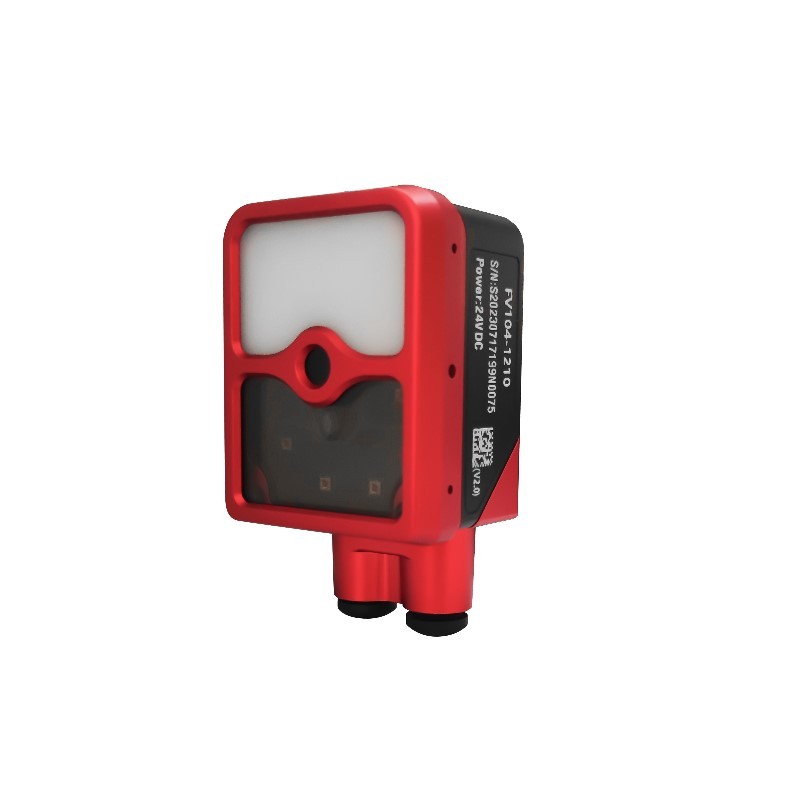

ماسح باركود ثابت التركيز التلقائي الصناعي بدقة 1.2 ميجابكسل
▲قارئ أكواد صناعي فائق التثبيت مع التركيز التلقائي
▲مستشعر كموس عالي الأداء بدقة 1.2 ميجابكسل، ومعالجة الصور القوية وخوارزمية فك التشفير
▲وحدات إضاءة مبتكرة لقراءة دي بي إم وتبديل أنظمة الإضاءة في ثوانٍ معدودة
▲تزويد المستخدمين بتجارب قراءة وتشغيل مرضية في مواجهة سيناريوهات التطبيق الصعبة مثل القراءة عالية السرعة وعالية التردد وقراءة الباركود عالية الكثافة
▲دعم بروتوكولات إيثرنت الصناعية المتعددة للتعامل مع تكامل اتصالات بلك السائد
- FV105
- الصين
- infoscan
- 5-7 أيام عمل / 100 وحدة
- RS232، TCP/IP، FTP، Profinet، Modbus TCP، إيثرنت/IP
- 24 شهرا
تفاصيل
تصميم مبتكر لوحدات الإضاءة الجديدة، مما يحقق التبديل السريع بين الوحدات المختلفة في الموقعإضاءةالمخططات (الضوء المستقطب/الضوء المذرى/الضوء المشترك)؛ تحسن كبير في سطوع الإضاءة وقوة الحوسبة؛ مواصفات وتكوينات العدسات السائلة المخصبة لتلبية المزيد من متطلبات المجال البصري والمسافة. يمكنه تلبية سيناريوهات القراءة المختلفة على نطاق واسع مثل الرموز الشريطية الصعبة دي بي إم، وقراءة الرموز المتعددة، والسرعة العالية، والتردد العالي، ومجالات الرؤية والمسافة المتنوعة.
| مواصفات المنتج | |||
وحدات الإضاءة المبتكرة&نبسب;لقراءة دي بي إم | توفير مجموعة متنوعة من عدسات التركيز السائل | أداء قراءة ديناميكي جيد | تعرف على العديد من السيناريوهات الصناعية، مع تنوع أفضل |

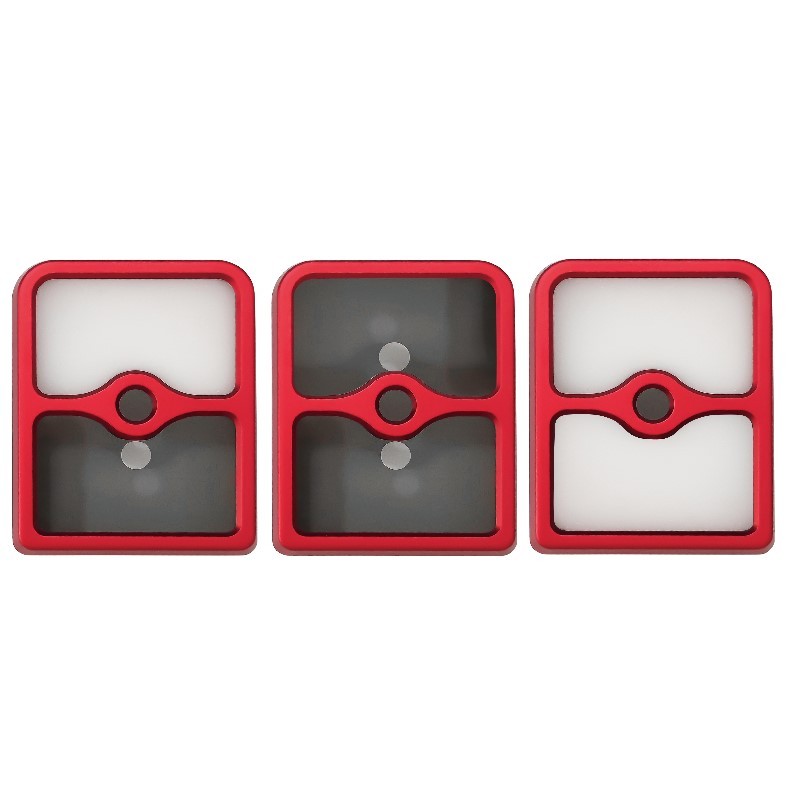

▲خيارات غطاء الإضاءة صتوفير: الانحلال / الاستقطاب / الانحلال + الاستقطاب ▲التفكيك والتركيب السريع، وتبديل أنظمة الإضاءة في ثوانٍ معدودة ▲التخطيط الأمثل وسطوع الجسمإضاءة،لمزيد من الإضاءة الموحدة | ▲مواصفات العدسة الاختيارية هي كما يلي: 6 مم/12 مم/16 مم&نبسب; ▲الاستخدام طويل الأمد للعدسات السائلة، تجربة غنية متراكمة في التطبيقات | ▲كموس عالي الأداء، يوفر معدل التقاط يبلغ 60 إطارًا في الثانية ▲تحسن بنسبة 60% في سطوع الإضاءة مقارنة بمنتجات الجيل الأخير ▲توفير وضع فك التشفير المحسن للتصوير وفك التشفير بشكل أكثر كفاءة | ▲دعم إشارات الزناد نبن وPNP؛ الإعداد الرسومي لمنطق الواجهة، للتفاعل المعقد بين الإشارات والبيانات ▲دعم بروتوكولات إيثرنت الصناعية المتعددة للتعامل مع تكامل اتصالات بلك السائد ▲وظائف البرامج الغنية مثل ضبط المعلمات تلقائيًا بنقرة واحدة، ومجموعات متعددة من استطلاعات التعريض، و10 مجموعات من التكوينات المضمنة، وما إلى ذلك. |
| التطبيقات | |||||
|
|
|
|
|
|
| صناعة الطاقة الشمسية | الكترونيةتصنيع | السياراتتصنيع | تكامل الجهاز | منتجإمكانية التتبع | وضع العلامات بالليزر ونفث الحبرالعلامات |
| معلومات تقنية | |
| المستشعر | مستشعر كموس مقاس 1/3 بوصة، مصراع عالمي |
| دقة الصورة | 1280×960 |
| معدل الإطار | حتى 60&نبسب;الإطار/الإطارات |
| نوع العدسة | عدسة سائلة، التركيز التلقائي |
| Fالطول العيني | FV105N: 6 مم؛ FV105S: 12 ملم؛ FV105L: 16 ملم |
| منظور | FV105N: 45 درجة&نبسب;(أفقيًا)، 33.8 درجة (عموديًا)، FV105S: 22 درجة&نبسب;(أفقيًا) 16.5 درجة (رَأسِيّ) FV105L: 15 درجة&نبسب;(أفقيًا) 11.25 درجة&نبسب;(رَأسِيّ) |
| لفة الملعب ياو | 360 درجة (صالجميع)&نبسب;/ 65° (صحكة)&نبسب;/ 65 درجة (وحسنًا) |
| وضع الزناد | مشغل الأوامر؛ مشغل الإدخال/الإخراج؛ القراءة المستمرةوضع؛ مفتاح&نبسب;الزناد، الخ. |
| الصمام الأولndicator | 4 قطعة قاد أضواء المؤشر (القوة، نجاح القراءة، القراءةفشل، تعديل المعلمة التلقائي) |
| مصدر الإضاءة | 12 قطعة من مصابيح قاد / يمكن التحكم بها في مجموعات / مصدر ضوء عالي السطوع / مصدر ضوء مستقطب |
| إضاءة&نبسب;مصدر&نبسب;لون | أحمر/أبيض قاد&نبسب;مصدر ضوءمتاح |
الغلاف الأمامي ل&نبسب;إضاءة | غطاء الانحلال / غطاء الاستقطاب / الانحلال + غطاء الاستقطاب (الاستخدام المشترك مع السطوع العالي&نبسب;مصدر ضوء) |
| وضع التصويب | التصويب المتقاطع بالليزر |
| مستوى أمان الليزر | الصف 2 |
أقصى قوة لانتاج الليزر | 0.81 ميجاوات |
الطول الموجي لليزر | 650 نانومتر |
| واجهة الاتصالات | إيثرنت، المنفذ التسلسلي |
| بروتوكول الاتصالات | إيثرنت:&نبسب;تكب / إب، بروتوكول نقل الملفات،&نبسب;بروفينت، مودبوس برنامج التعاون الفني، إيثرنت/الملكية الفكرية&نبسب; &نبسب;سميناء اريال:&نبسب;RS232 |
| مزود الطاقة | 20 ~ 30 فولت تيار مستمر |
| استهلاك الطاقة | 2.2 واط (وضع الاستعداد)، 12 واط (الذروة)، 4 واط (أمتوسط) |
| التشغيل&نبسب;حاضِر | الاستعداد: 110 مللي أمبير، الذروة: 600 مللي أمبير، المتوسط: 200 مللي أمبير |
| عدد إشارات الإدخال | 2 |
| نوع إشارة الإدخال | نبن أو بنب |
| الجهد الفعال لإشارة الإدخال | نبن: ≥16 فولت بنب: ≥5 فولت (الحد الأقصى: 24 فولت) |
| عدد إشارات الإخراج | 4 |
| سعة تحميل الإخراج | الحد الأقصى الفردي: 100 مللي أمبير عند 24 فولت تيار مستمرالحد الأقصى: 200 مللي أمبير عند 24 فولت تيار مستمر |
| مادة القشرة | سبائك الألومنيوم |
| وزن | FV105N: 192.5 جم (باستثناء الكابلات) FV105S: 195.4 جم&نبسب;(باستثناء الكابلات) FV105L: 191.3 جرام&نبسب;(باستثناء الكابلات) |
| أبعاد&نبسب;(الطول × العرض × الارتفاع) | 88.9 ملم × 52.8 ملم × 37.8 ملم |
| التشغيلدرجة حرارة | -25درجه مئوية~60 درجة مئوية |
| كبيرعمردرجة حرارة | -40درجه مئوية~70 درجة مئوية |
| الرطوبة النسبية | 5% ~ 95% عدم التكثيف |
| مناعة الضوء المحيط | 0 ~ 100,000 لوكس |
| مقاومة الاهتزاز | 10 ~ 55 هرتز، سعة مزدوجة 0.75 مم، 3 ساعات في اتجاه x أو y أو z |
| مستوي رقم التعريف الألكتروني | IP65 |
| حماية البيئة والتنمية المستدامة | ± 10KV سطح اقتران غير مباشر،&نبسب;± 16 كيلو فولت&نبسب;تفريغ الهواء المباشر |
| درجة مقاومة للانفجار (النموذج المحدد) | إكسيب IIA T4 جيجابايت |
| الشهادات | سي، أول، بنفايات، الخ. |
قابلة للقراءة&نبسب;رمزيات الكود | رموز أحادية وثنائية الأبعاد ومكدسة تلبي المعايير الوطنية والدولية |
القراءة القصوى&نبسب;دقة | رمز FV105N 1D: 1.67 مليون&نبسب; &نبسب;&نبسب;2D شفرة: 2.5 ميل كود FV105S 1D: 3.3 مليون كود 2D: 5 مليون كود FV105L 1D: 0.67 مليون كود 2D: 1mil |
| مسافة القراءة ومجال الرؤية للقراءة &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; &نبسب; الوحدة (مم) | |||||||||||||
| مواصفات الباركود | FV105N | FV105S | FV105L | FV105N | FV105S | FV105L | |||||||
| الكود 128 | الأقرب | الأبعد | الأقرب | الأبعد | الأقرب | الأبعد | مسافة القراءة | مجال رؤية المحور السيني | مجال رؤية المحور Y | مجال رؤية المحور السيني | مجال رؤية المحور Y | مجال رؤية المحور السيني | مجال رؤية المحور Y |
| 3.34mil | 50 | 108 | 50 | 228 | 50 | 337 | 50 | 42 | 32 | 24.5 | 18 | 17 | 12.8 |
| 5mil | 50 | 162 | 50 | 342 | 50 | 505 | 100 | 85 | 63 | 45 | 34 | 29 | 22 |
| 6.67mil | 50 | 216 | 50 | 456 | 50 | 674 | 150 | 126 | 93 | 65 | 48 | 42 | 32 |
| 10 مل | 50 | 324 | 50 | 684 | 50 | 1010 | 200 | 167 | 124 | 85 | 64 | 55 | 42 |
| 15 مل | 50 | 487 | 50 | 1026 | 50 | 1516 | 300 | 248 | 183 | 126 | 94 | 81 | 61 |
مصفوفة البيانات&نبسب; | 500 | 400 | 300 | 208 | 156 | 133 | 101 | ||||||
| 5mil | 50 | 88 | 50 | 186 | 50 | 275 | 1000 | 790 | 590 | 408 | 305 | 268 | 202 |
| 6.67mil | 50 | 118 | 50 | 248 | 50 | 367 | |||||||
| 10 مل | 50 | 177 | 50 | 373 | 50 | 551 | |||||||
| 15 مل | 50 | 265 | 50 | 559 | 50 | 827 | |||||||
| جدول تكوين النموذج القياسي | |
| FV105 (V2.0) سلسلة التركيز التلقائي السائل | |
| نموذج | وصف |
| FV105N-1110 | 1.2 ميجابكسل، عدسة سائلة 6 مم، مصدر ضوء قاد أحمر عالي السطوع، توجيه بالليزر |
| FV105S-1110 | 1.2 ميجابكسل، عدسة سائلة 12 مم، قاد أحمرمصدر ضوء عالي السطوع، هدف الليزر |
| FV105L-1110 | 1.2 ميجابكسل، عدسة سائلة 16 مم، قاد أحمرمصدر ضوء عالي السطوع، هدف الليزر |
| FV105 (V2.0) مجموعات الإضاءة المخصصة | |
 | |
| نموذج | وصف |
| FT10012PD | إضاءة عاليةمصدر ضوءمخصصة، شبه مستقطبة مع شبه مذريةإضاءةعدة |
| FT10012PP | إضاءة عالية&نبسب;مصدر ضوءمخصصة، مستقطبة بالكاملأناإضاءةعدة |
| FT10012DD | إضاءة عالية&نبسب;مصدر ضوءمخصصة، ذرية بالكامل&نبسب;أناإضاءةعدة |
| رسم ميكانيكي الوحدة (مم) |
لا يجوز أن يتم أي تغيير في المعلومات الواردة في هذه الوثيقة بإشعار مسبق؛ حتى أن محتوى هذا المستند قد تم فحصه بعناية للتأكد من دقته، فقد لا تزال هناك بعض الأخطاء. قد تختلف البيانات الواردة في هذه الوثيقة بسبب العوامل البيئية، ولا تتحمل بيلين ذكاء أي عواقب تنشأ عن ذلك.
